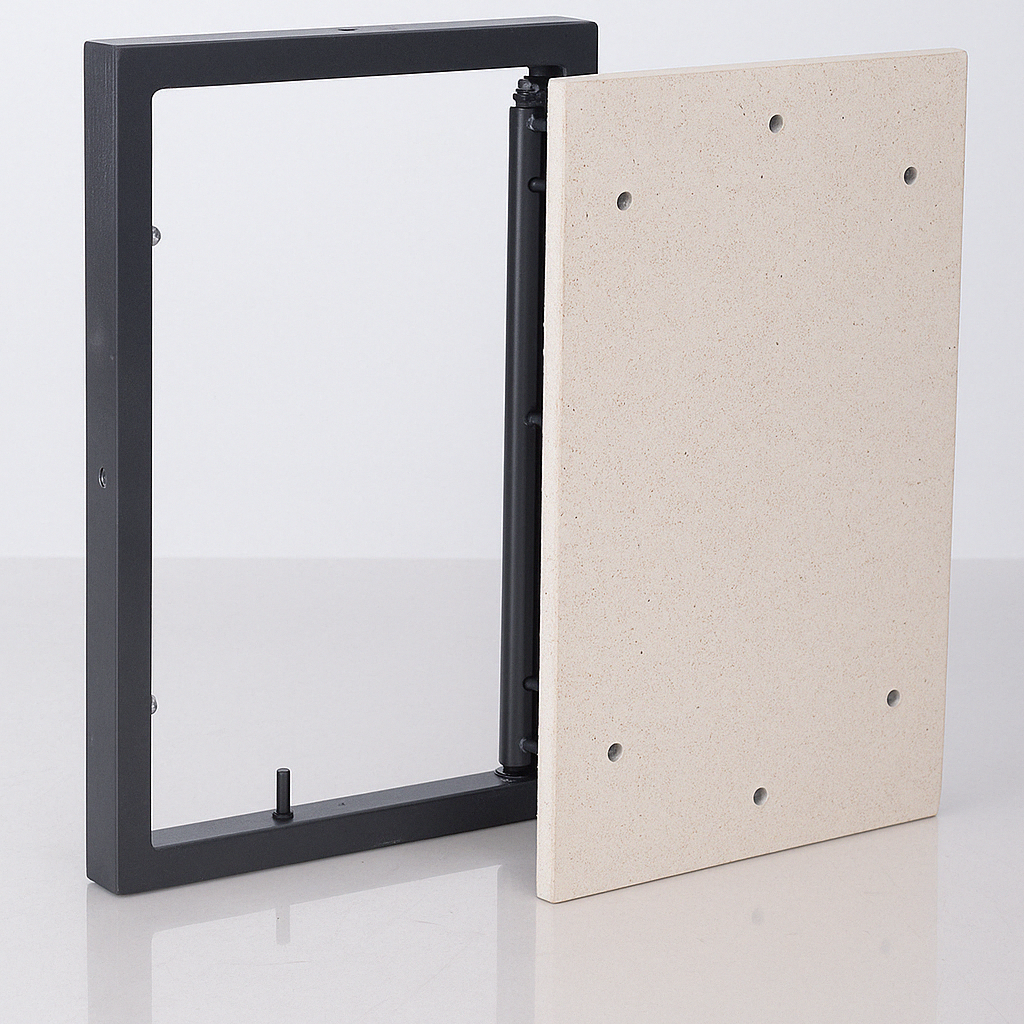

Зсувний люк під плитку Classic 400х700

Зсувний люк це модель прихованого люка під плитку або мозаїку,

завдяки конструктивній особливості, застосовується у випадку, коли перед люком є сантехнічні чи побутові перешкоди, які не дозволяють дверцята люка вільно відкриватися розчиненням. Завдяки спеціальній триланкової шарнірної петлі, дверцята зсувного потаємного люка спочатку висувається фронтально ( тобто прямо на себе), а потім повністю зсувається в бік, забезпечуючи доступ до комунікацій. Зсувний люк може комплектуватися залежно від виду плитки, натискними механізмами (для відкривання від натискання) або механізмами для відкривання присоском.

Зсувні люки невидимки в стіну можна застосовувати для ревізії:

• Сифонів ванн
• Бойлерів будь-якої складності
• Комунікаційних труб
• Кранів холодної і гарячої води в системі опалення
• Фільтрів
• Лічильників

Технічні характеристики :

• розміри люків вказані як Ширина х Висота.
• глибина наших люків включаючи натискні замки становить 70 мм. Під замовлення в найкоротші терміни можливо виготовлення люків для глибоких ніш. Глибина таких люків становить 50 мм. Цей важливий момент слід врахувати при виборі потаємного люка, щоб при монтажі люк не вперся в комунікації.
• всі потаємні люки компанії Люкибест мають порошкове забарвлення — що надає конструкції високі захисні і декоративні властивості.
• на дверцятах люків кріпимо лист вологостійкого стінового гіпсокартону Knauf 12,5 мм, яка прикручена до дверцятах люка такого ж розміру, як і габаритний розмір рами люка.

Спосіб відкривання – Натискний або Присоском.

Нажимний відкриття

Відкриття зсувного люка походить від натискання на дверцята, після чого вона виходить фронтально з загальної площини стіни, потім зсувається в бік. Фронтальне висунення дверцята різне, в залежності від розміру люка по ширині. Чим більше люк по ширині, тим фронтальне висунення більше. В середньому це від 4 до 12 см

Закриття люка здійснюється в зворотному порядку.

На всі натискні люки під плитку нашого виробництва ми використовуємо натискні анти-клинові механізми виробництва Європа з посиленою відповідною частиною (комбінований метал-пластик).

Анти-клинові механізми – це коли в разі заклинювання дверцята, натискні механізми дозволяють в аварійному порядку відкрити люк без шкоди механізмом натиснення.

Петля на ревізійних люках розташована по висоті і відкриття відбувається тільки в бік. Люки симетричні, тому можливо відкривання вліво або вправо (люк слід перевернути на 180 градусів для потрібного відкриття).

Присоском

Відкривання за допомогою присоски можливо тільки на гладкою, глянсовою плитці. У комплекті з люком поставляється зручна присоска-ручка (стеклодомкрат вантажопідйомністю 40 кг з вакуумною фіксацією).

Ревізійні люки на присоску рекомендуються до установки в місцях де небажаний Несанкціонований доступ, так як відкрити люк без присоски складно.

Гарантія на фурнітуру люків зрушень 60 місяців.

Як вибрати розмір люка :

Ми рекомендуємо вибирати розмір люка під загальний розмір розкладки плитки. Всі розміри люків вказані як Ш/В за габаритами рами, і цей розмір є основа для наклеювання плитки (ГКЛВ на дверцятах в розмір рами).

Наприклад, найкращим варіантом під дві плитки ш/в 50*25 розмір люка ш/в 50*50. В такому випадку плитка повністю лягає на дверцята люка, немає виступів «голої» плитки за габарити люка, що дозволяє упевненіше користуватися люком і не бояться сколів плитки про сусідню плитку або сантехніку при випадковому необережному закриванні-відкриванні дверцят.

Монтаж :

Монтаж натискного люка під плитку проводиться перед початком облицювальних робіт.

Головна умова 100 % невидимості люка, це при монтажі домогтися того, щоб ГКЛ дверцята люка був в одній площині з основною на стіні.

1. Монтаж люка здійснюється в стіни з цегли, бетону, блоку

Люк кріпиться безпосередньо до стіни.

2. Монтаж перегородки з листових матеріалів.

В даному випадку необхідно зробити каркас під люк з профілю CD-60 (UD-28) з урахуванням розміру люка, і в нього кріпити люк.

В рамі люка вже є монтажні отвори діаметром 6 наскрізні і 10 зсередини (для кріплення непомітності).

Після кріплення люка невидимки можна клеїти плитку.

Звукоізоляція та герметизація швів :

За допомогою малярської стрічки обклеїти контур шва нанести силіконовий герметик по периметру дверцята.

Після висихання герметика, під кутом 45 градусів по всьому периметру силіконового шва робиться проріз лезом або ножем (проріз робиться таким чином, що б частину герметика залишилася на торці дверцят, а частина на краю плитки на стіні)

По закінченню плиткових робіт герметик можна буде затерти в колір затірки.

Схема відкриття люка зсувного
